3계층 아키텍처(with. 실습)

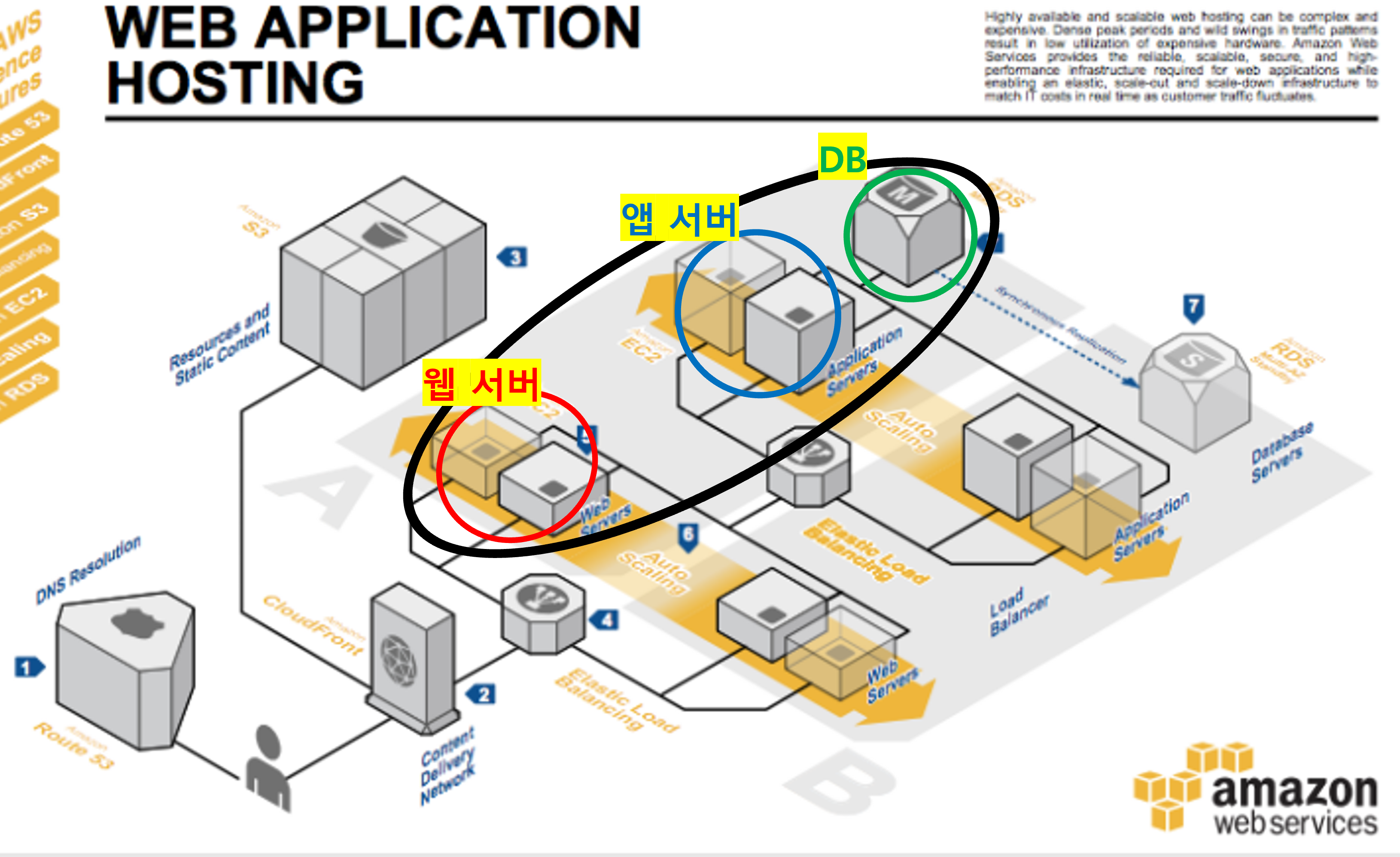

3계층 아키텍처

클라이언트 계층(웹 서버, 프론트엔드 코드를 클라이언트에서 다운할 수 있는 기능) / 아파치 웹 서버



어플리케이션 계층(어플리케이션 서버, 백엔드 코드 저장) - CRUD / 톰캣

CREATE READ UPDATE DELETE



데이터 계층(DBMS) / mysql

---

※ 환경변수에서 'export'가 쉘에 적용시키는 명령어

※ 코드를 실행시키는 기능도 있다. (따라서, 프로그램 실행 결과를 받아온다.)

※ 기본적으로 아파치랑 톰캣이 https 통신이 되게 되어있다. 이걸 일단 안하겠다고 설정

※ 톰캣도 자바로 실행됨

※ html을 요청하면 아파치 웹서버에서 실행되고, jsp 파일을 요청하면 톰캣 앱서버에서 실행된다.



수평분할은 같은 역할을 하는 컴퓨터를 여러 대 준비하는 것이다.

수직분할은 다른 역할을 하는 컴퓨터를 여러 대 준비하는 것이다.



웹 어플리케이션 서버 : 프로그램 코드를 실행해서 HTML을 동적으로 만들어서 보여주는 서버



실습

-> 웹 서버, 어플리케이션 서버, 데이터 서버까지 3계층 아키텍처 구축하기

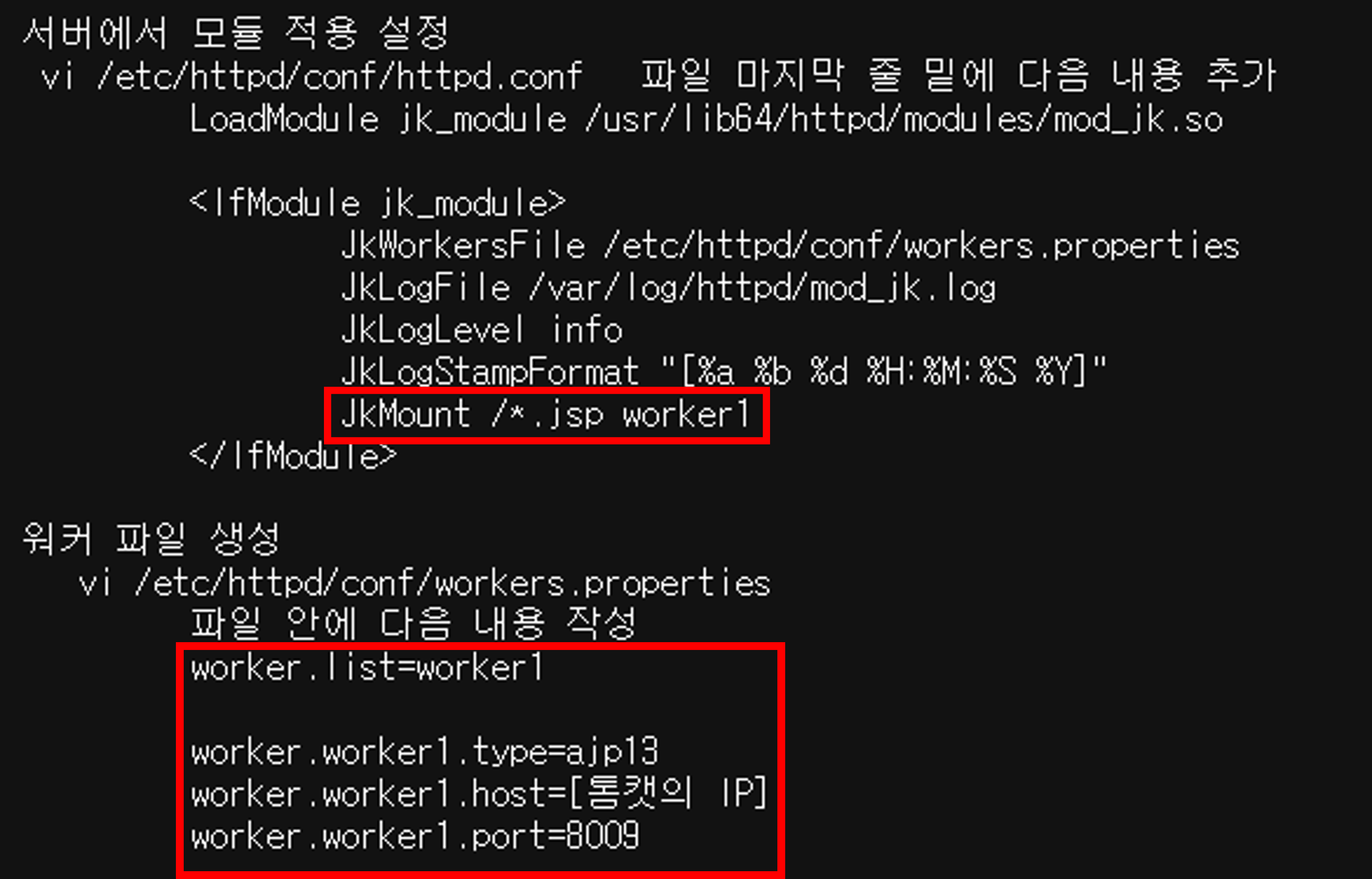

worker file - 아파치가 사용자의 요청을 받았을 때, 본인이 처리할 수 없는 기능을 톰캣한테 시키는 역할

log file - 아파치와 톰캣 연동될 때 저장되는 로그 따로 저장하는 곳

mount - 톰캣 지정





본체 웹 브라우저(클라이언트)에서 http://[아파치 서버 IP]/index.html 입력했을 때

아파치에서 만든 index.html 파일의 내용이 나와야 한다.

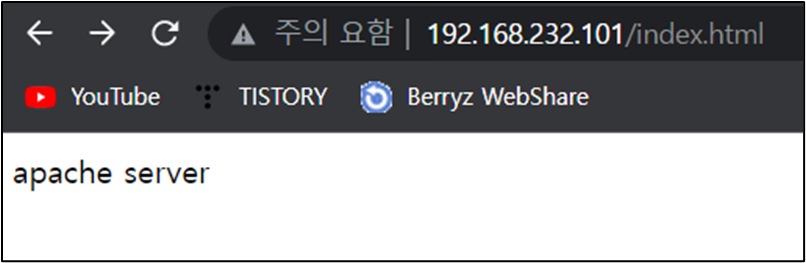

아파치에서 만든 index.html이 출력되는 모습



본체 웹 브라우저(클라이언트)에서 http://[아파치 서버 IP]/index.jsp 입력했을 때

톰캣에서 만든 index.jsp 파일의 내용이 나와야 한다.

톰캣에서 만든 index.jsp가 출력되는 모습



본체 웹 브라우저(클라이언트)에서 http://[아파치 서버 IP]/db.jsp 입력했을 때

톰캣에서 만든 db.jsp 파일을 통해 db 데이터를 불러와야 한다.

톰캣에서 만든 db.jsp를 통해 DB서버에서 불러온 데이터가 출력되는 모습



lbfactor는 부하분산 비율을 나타내는 것
